在psa制氮机气动控制系统中，先导电磁阀是驱动“气动阀”的指挥核心。它接收plc的微弱点信号，输出仪表气动力，以毫秒级精度控制气动执行机构（如角座阀、膜片阀）的启闭，直接决定了吸附塔的切换时序、氮气纯度与系统可靠性。本文专述制氮机气动回路中先导电磁阀的原理、选型与维护要点。

一、角色定位：气动控制系统的“神经末梢”

在psa制氮机中，庞大的工艺管道（进气、产气、排气）由气动阀控制。而这些气动阀的开关，并非直接由plc完成，而是通过一个关键的中间环节——先导电磁阀。

• 工作原理：plc向先导电磁阀发出一个电信号。电磁阀线圈得电，其内部的微型先导阀芯动作，改变仪表气的流向，将其引导至气动执行器（如气缸）的某一侧，从而推动活塞，完成工艺阀门的开启或关闭。

• 核心价值：它用一个小功率的电信号（通常≤5w），安全、快速地控制一个大功率的仪表气动力，实现了电控系统与气动执行机构的无缝衔接与隔离。

二、先导电磁阀的核心结构与工作原理

（一）结构剖析：小电磁力撬动大气压力

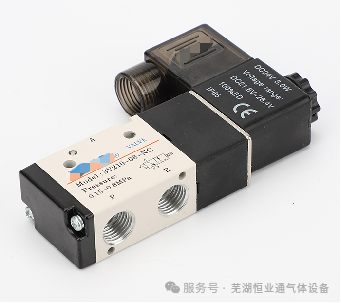

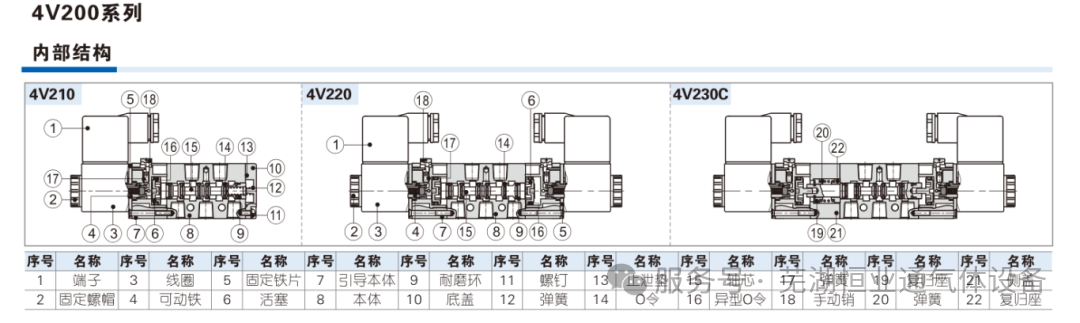

先导电磁阀的核心是 “小电控先导，气动推主阀” 的二级驱动结构，主要由三大部分构成：

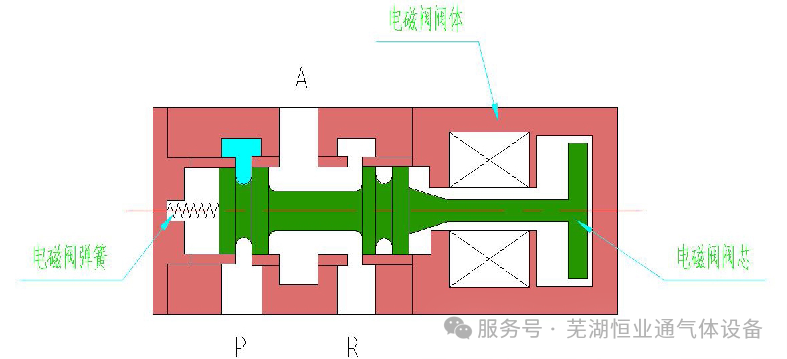

1. 电磁先导头：包含线圈、动铁芯（先导阀芯）及先导气路。这是一个微型直动式电磁阀，通径小（通常1~2mm），负责打开或关闭先导孔。

2. 主阀体：包含主阀芯（活塞式）、复位弹簧及主气路。主阀芯是一个受压面积较大的活塞，其上下腔通过先导孔连通或隔断。

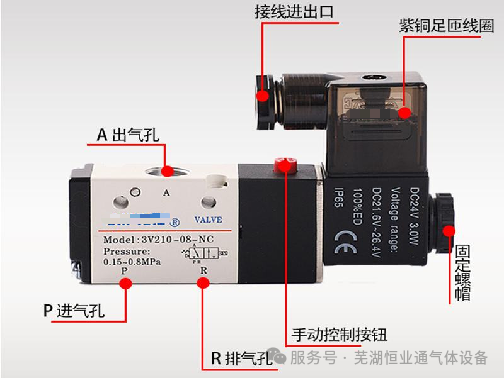

3. 仪表气接口：通常有三个口：

• 压力口 (p, pressure)：接仪表气源。

• 输出口 (a, output)：接气动执行器的控制口。

• 排气口 (r/r, exhaust)：在切换时，将执行器另一侧的气体排出。

（二）工作过程：从得电到动作的毫秒级响应

以常闭型（nc）二位三通先导电磁阀控制一个单作用气缸为例：

• 断电状态：先导孔关闭。仪表气从p口进入，被主阀芯封堵。a口与r口连通，气缸内的残余气体从r口排出，气缸在弹簧作用下处于默认位置（关闭）。

• 通电状态：

• 步骤一：先导头动作：线圈得电，产生磁力吸合先导阀芯，打开先导孔。

• 步骤二：主阀芯切换：先导孔的打开，使主阀芯上腔的压力通过先导孔迅速释放。此时，p口的仪表气压力作用于主阀芯底部，因上下腔压力失衡，推动主阀芯向上运动。

• 步骤三：气路导通：主阀芯上移后，封闭r口，同时打开p口至a口的通道。仪表气从p口经a口输送到气缸，推动活塞，打开工艺阀门。

整个过程的响应时间通常在20~50毫秒内完成，适配制氮机秒级的吸附周期。

三、制氮机对先导电磁阀的核心技术要求

1. 高的可靠性：制氮机24小时连续运行，每年电磁阀需动作数百万次。要求机械寿命≥2000万次，线圈绝缘等级class f级以上，以承受高频通断产生的热应力。

2. 快速的响应速度：开关时间必须≤50ms。延迟都会导致气动阀切换不同步，造成吸附塔“串气”，直接导致氮气纯度下降。

3. 零内泄漏：指仪表气从p口向a口或r口的非预期泄漏。内泄漏会导致气动执行器位置漂移、仪表气持续消耗、能耗上升，甚至阀门误动作。要求泄漏率为零。

4. 洁净的仪表气适应性：虽然制氮机前级有过滤，但仪表气管路中仍可能存在微量水分和尘埃。阀内件需耐腐蚀（如不锈钢阀芯），密封件抗老化（如nbr或fkm），且流道设计不易堵塞。

5. 高防护等级：制氮机现场环境复杂，可能有粉尘与水汽。线圈外壳的防护等级应≥ip65，确保在恶劣环境下稳定工作。

四、精细化选型指南：三步锁定佳型号

步骤一：算通径（cv值）—— 根据气动执行器需求

通径选择的核心是满足气动执行器驱动所需的仪表气流量，关键指标是cv值。

cv值计算公式：cv = q / ( δp × (p2 0.1013) / 0.0681 ) × √(1 / (t 273.15)) （简化估算：在0.5~0.7mpa标准仪表气压力下，驱动一个中型气动角座阀通常需要cv值0.1~0.3）

• q：驱动执行器所需的仪表气流量 (nl/min)

• δp：电磁阀前后允许压差 (mpa)

• p2：出口压力 (mpa)

• t：仪表气温度 (℃)

选型原则：计算后，选择的电磁阀额定cv值应略大于计算值，确保执行器动作快速、有力。cv值过小会导致执行器动作缓慢，影响切换时序。

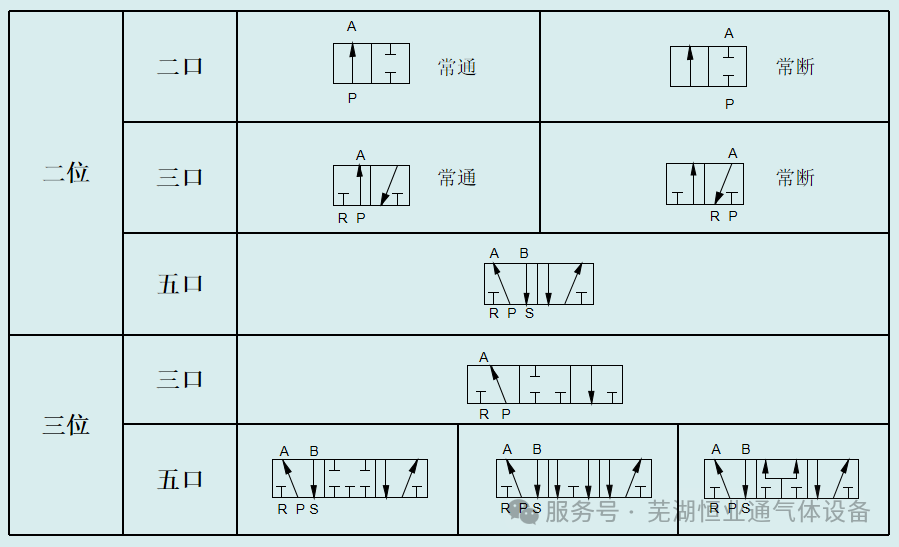

步骤二：定机能与类型 —— 根据执行器类型与控制逻辑

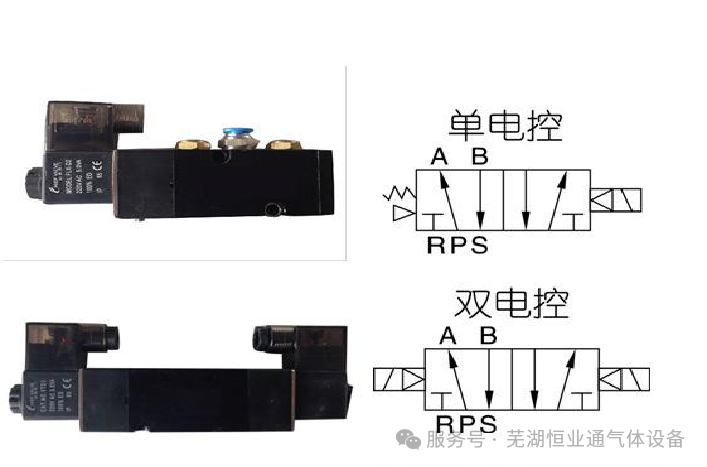

选型建议：制氮机中控制双作用气缸的角座阀，优先选择二位五通单电控先导电磁阀，这是经济、可靠的标准配置。

步骤三：看参数 —— 匹配控制系统与环境

• 电压：dc24v。与制氮机plc输出匹配，安全且抗干扰能力强。若必须使用ac220v，线圈端应加装浪涌吸收器。

• 响应时间：必须≤50ms。这是保障psa工艺时序的硬性指标。

• 接口尺寸：根据气路接头选择，常见为g1/8"、g1/4" 或 **g3/8"**。

• 防护等级：现场环境要求≥ip65。

• 认证：在防爆区域，需选择符合atex或iecex等防爆认证的型号。

五、维护与故障排查

1.日常检查：

• 听声音：动作时有无清脆的“咔嗒”声，异常噪音可能预示阀芯卡滞。

• 摸温度：线圈温升是否异常（表面温度≤60℃）。

• 查泄漏：在排气口涂皂液，检查非动作时是否有持续气泡，判断主阀芯是否内漏。


2.定期保养（季度/年度）：

• 在电磁阀前端的过滤器减压阀（f.r.l.) 定期排水、更换滤芯。

• 检查电磁阀与执行器之间的快插接头是否松动。

• 若动作迟缓，可拆解清洗阀芯与内部气路（使用无水乙醇），并在活动部件涂抹少量硅基润滑脂。


3.常见故障与对策：

• 故障：执行器不动作或动作缓慢

• 故障：执行器位置漂移或无法保压

• 原因：电磁阀内泄漏。需更换阀内密封件或整体更换电磁阀。

• 原因1：线圈烧毁。用万用表测量电阻，无穷大则需更换。

• 原因2：先导孔或主阀芯被油污、杂质卡住。需清洗。

• 原因3：仪表气压力不足或流量不够。检查气源压力及f.r.l.组件。

结语
